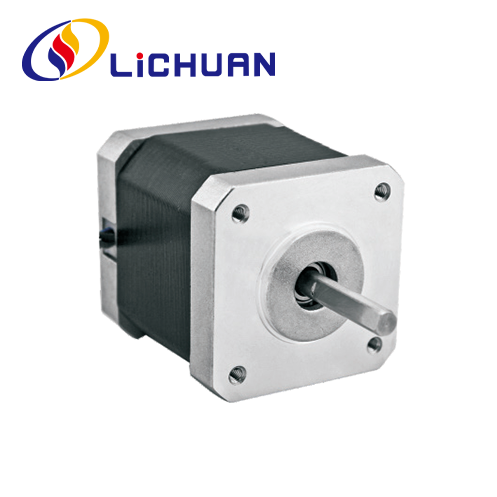

86 Seriya 2 Fazalı Nema 24 Hibrid Step Motor

Birbaşa Fabrika 86 Series 2 Fazalı Nema 24 Hibrid Step Motor Çin istehsalı. LICHUAN® Çində 86 Series 2 Phase Nema 24 Hibrid Step Motor istehsalçısı və təchizatçısıdır.

Sorğu göndərin

Məhsul təsviri

LICHUAN® sizi zavodumuzdan topdan satışa 86 Series 2 Faza Nema 24 Hibrid Step Motoru salamlayır. Məhsullarımız CE sertifikatına malikdir və hazırda çoxlu sayda zavod inventarına malikdir. Lichuan fabrikinin 14 ildən çox istehsal təcrübəsi var. Biz OEM və ODM-ni dəstəkləyirik, sizə yaxşı xidmət və zavod endirimli qiymətləri təqdim edəcəyik. Biz daha çox distribyutoru LICHUAN-a qoşulmağa dəvət edirik.

86 seriyalı 2 fazalı Nema34 qapalı döngə pilləli motor, yüksək keyfiyyətli xammal və yüksək standartlı daimi maqnit silikon poladdan istifadə, 1000 xəttli yüksək dəqiqlikli kodlayıcı ilə, açıq döngə pilləli motorun addımlama problemlərini tamamilə aradan qaldırır, eyni zamanda əhəmiyyətli dərəcədə artırır. motorun yüksək sürətli performansı, Ənənəvi addım-addım sürücü proqramının təkmilləşdirilməsini asanlaşdırmaq üçün servo motorla müqayisədə xərclərin azaldılması 50% -dən çox azaldılması. Mühərrikin uzunluğu 82mm ~ 176mm, fırlanma anı diapazonu: 3N.m ~ 12N.m, motor milinin diametri 14mm. 86 seriyalı 2 fazalı Nema34 qapalı döngə step motoru 4 tip sürücü üçün uyğun ola bilər: RS485. Canopen. Ethercat. Nəbz nəzarət sürücüləri.

Elektrik Performans Parametrləri

Maddə	Spesifikasiyalar
Addım Bucaq Dəqiqliyi	±5%(Tam Addım)
Müqavimət Dəqiqliyi	±10%(20℃)
Endüktans Dəqiqliyi	±20% (1KHZ)
Temperatur artımı	80℃ maks.(nominal cari, 2 faza enerji aktiv )
Mühit temperaturu	-20℃~*50℃
İzolyasiya Müqaviməti	100MQMin 500VDC
Dielektrik Gücü	500V AC 1 dəqiqə
İcazə verilən Radial Yük	0,02 mm Maks. (450 q yük)
İcazə verilən Trust Yük	0,08 mm Maks. (450 q yük)
Radial Maksimum Yük	28N (flanşın səthindən 20 mm)
Mil Maksimum Yük	10N

Serles	addım Bucaq(")	Motor Uzunluq (mm)	Tutma fırlanma anı (N.m)	Qiymətləndirildi Cari (A)	Faza Müqavimət (Q)	Faza Endüktans (mH)	Rotor Ətalət (g.sm)	Motor Çəki (Kq)	Qurğuşun Tel (No.)
LC42HS28	1.8	28	0.12	1.2	0.8	1.0	30	0.15	4
LC42HS34	1.8	34	0.21	1.2	1.2	1.8	35	0.22	4
LC42HS40	1.8	40	0.3	1.2	1.5	2.8	54	0.3	4
LC42HS48	1.8	48	0.4	1.2	1.2	1.6	68	0.38	4
LC42HS60	1.8	60	0.6	1.2	2.75	6.4	102	0.5	4

Yuxarıda təmsil olunan məhsullar var. Məhsullar fərdiləşdirilə bilər!

Forma və quraşdırma ölçüsü (vahid: mm)

Motorun mil rejimi

Model	mil Çap (mm)	mil Uzatma (mm)	mil Uzunluq (mm)
LC42HS28	f5	D-kəsmə 0,5 x 15	24
LC42HS34	f5	D-kəsik 0,5x15	24
LC42HS40	f5	D-kəsik 0,5x15	24
LC42HS48	f5	D-kəsik 0,5x15	24
LC42HS60	f5	D-kəsmə 0,5 x 15	24

Fırlanma momentinin tezliyi xüsusiyyətlərinin əyriləri

Motor tel diaqramı

Tətbiq məftil diaqramı

Tam steppr motor idarəetmə sisteminə aşağıda göstərilən məhsul daxil edilməlidir
