Step Motorlar üçün Etibarlı 2 Fazalı Motor Sürücüsü

Məhsul təsviri

LICHUAN®, Step Motors üçün peşəkar Çin Etibarlı 2 Fazalı Motor Sürücüsü istehsalçısı və təchizatçısıdır, əgər siz aşağı qiymətə Step Motors üçün ən yaxşı Etibarlı 2 Fazalı Motor Sürücüsünü axtarırsınızsa, indi bizimlə məsləhətləşin!

Məhsulun təqdimatı

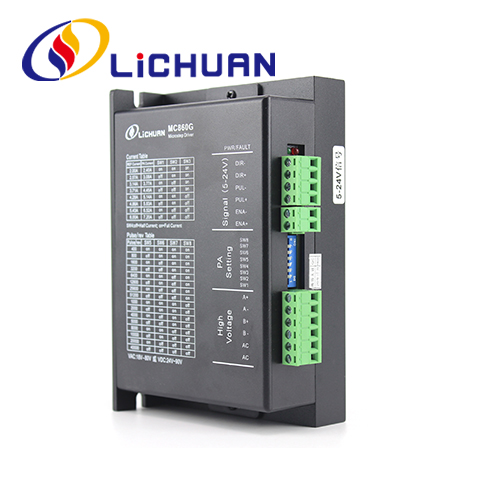

MC860G ən son xüsusi motor idarəetmə DSP çipi və servo idarəetmə texnologiyalarını qəbul edir, açıq döngə pilləli mühərrik üçün çatışmayan addım problemlərini tamamilə həll edir, yüksək sürətlə motorun işini yaxşılaşdırır, mühərrikin istilik əmələ gəlməsini və vibrasiyasını azaldır, emal sürətini və maşının dəqiqliyini artırır, azalır enerji istehlakı. 2 fazalı Nema34 hibrid pilləli mühərriklərə aiddir, ənənəvi pilləli sürücü həllərini təkmilləşdirmək üçün əlverişlidir və xərcləri əhəmiyyətli dərəcədə azaldır.

MC860G Xüsusiyyətləri

● Gərginlik giriş diapazonu: DC24V～110V/AC18V～80V
● Maksimum pik cərəyan: 7,2A
● Bölmə diapazonu: 400～51200ppr
● Nəbz forması: nəbz + istiqamət
● İmpuls cavab tezliyi: 0～200KHz
● Motor parametrinin avtomatik tənzimlənməsi funksiyası Aşırı gərginlik, həddindən artıq cərəyan, dözümlülükdən kənar izləmə xətası və s. kimi qorunma funksiyaları ilə.

Texniki parametr

● Gərginlik giriş diapazonu: DC24V～110V/AC18V～80V Maksimum pik cərəyan: 7.2A
● Bölmə diapazonu:400～51200ppr
● Nəbz forması: nəbz + istiqamət
● İmpuls cavab tezliyi: 0～200KHz
● Motor parametrinin avtomatik tənzimlənməsi funksiyası
● Aşırı gərginlik həddindən artıq cərəyan, dözümlülükdən kənar izləmə xətası və s. kimi qorunma funksiyaları ilə.

Ətraf mühit parametrləri

● Saxlama temperaturu: -20°C～65 ℃ · İşləmə temperaturu: 0 ℃~50 ℃
● İş rütubəti:40～90%RH(kondensasiya olunmayan)
● Vibrasiya tezliyi: 0,5G-dən az (4,9m/s2)10Hz~ 55Hz(fasiləsiz əməliyyat)
● Tozdan, yağ ləkələrindən, aşındırıcı qazlardan, həddindən artıq rütubətli və çox güclü vibrasiyaya malik yerlərdən qaçın, tez alışan qaz və keçirici tozları qadağan edin.

Sürücü funksiyasının təsviri

Sürücü funksiyası	Təlimatlar
Mikro addım alt bölmə təyini	4 SW5~SW8 yığım açarı vasitəsilə Sürücü üçün 15 mikroaddımlı bölmə təyin edilə bilər. Bölmə təyin edilərkən Sürücü dayandırılmalıdır. Mikro addım bölmə parametrləri üçün sürücü paneli təlimatına baxın
Çıxış cari parametri	3 SW1~SW3 yığım açarı vasitəsilə Sürücü üçün 8 çıxış cərəyanı təyin edilə bilər. Çıxış cərəyanı parametrləri üçün sürücü paneli təlimatına baxın.
Avtomatik yarım axın funksiyası	Avtomatik yarım cərəyan funksiyası Sürücü üçün SW4 açarı vasitəsilə təyin edilə bilər. OFF, sakit cərəyanın yarısına təyin olunduğunu bildirir əməliyyat cərəyanı; ON o deməkdir ki, sakit cərəyan və dinamik cərəyan eynidir. SW4 ümumi istifadə üçün OFF kimi təyin edilməlidir motorun və sürücünün istilik istehsalını azaltmaq və etibarlılığı artırmaq. Nəbz qatarı dayandıqdan təxminən 0,3 saniyə sonra cərəyan avtomatik olaraq 50% azalacaq (faktiki dəyər 55%) və nəzəri olaraq istilik istehsalı 65% azalacaq.
Siqnal interfeysi	PUL+ və PUL- impuls siqnalına nəzarətin müsbət və mənfi terminallarıdır; DIR+ və DIR- istiqamət siqnalının müsbət və mənfi terminallarıdır; ENA+ və ENA- aktivləşdirmə siqnallarının müsbət və mənfi terminallarıdır.
Motor interfeysi	A+ və A- pilləli mühərrikin A faza sarımının müsbət və mənfi terminallarına qoşulur; B+ və B- pilləli mühərrikin B faza sarımının müsbət və mənfi terminallarına qoşulur. A və B faza sarımları dəyişdirildikdə, Mühərrikin istiqaməti tərsinə çevriləcək.
Güc birləşdiricisi	AC/DC enerji təchizatı ilə işləyir, gərginlik diapazonu 24~110VDC və ya 18~80VAC-dir və terminallar müsbət və mənfi qütblərə bölünmür. Tövsiyə olunan enerji təchizatı DC 48V, güc 250W-dən çox.
Göstərici işığı	Sürücünün üzərində 1 yaşıl göstərici və 1 qırmızı göstərici işığı var. Yaşıl olan güc göstərici işığıdır, Sürücü enerji təchizatına qoşulduqda yanır; qırmızı olan uğursuzluq göstərici işığıdır, həddindən artıq gərginlik və ya həddindən artıq cərəyan nasazlığı baş verdikdə yanır. Qırmızı göstərici işığı nasazlıq aradan qaldırıldıqdan sonra sönür. Sürücünün nasazlığı yalnız enerji təchizatına yenidən qoşulmaqla və təkrar istifadə etməklə aradan qaldırıla bilər.
Quraşdırma Qeydlər	Sürücünün ölçüləri: 150x97.5x52.6mm, deliklərin quraşdırılması addımı: 138.5mm. Həm üfüqi, həm də şaquli qurğular seçilə bilər (şaquli quraşdırma tövsiyə olunur) Sürücü istilik yayılması üçün metal şkafın qarşısına sıx şəkildə quraşdırılmalıdır.

Parametrlərin qurulması

Bölmə dəqiqliyi, işləmə və yarım/tam cərəyanlar MC860G Driver üçün 8 bitlik yığım açarı vasitəsilə aşağıdakı kimi təyin edilə bilər:

İşləyən cari parametr

Çıxış pik cərəyanı	Orta cərəyanı çıxarın	SW1	SW2	SW3
2.4A	2.0A	haqqında	haqqında	haqqında
3.08A	2.57A	off	haqqında	haqqında
3.77A	3.14A	haqqında	off	haqqında
4.45A	3.71A	off	off	haqqında
5.14A	4.28A	haqqında	haqqında	off
5.83A	4.86A	off	haqqında	off
6.52A	5.43A	haqqında	off	off
7.2A	6.0A	off	off	off

Quraşdırma ölçüsü (vahid: mm)

Microstep alt bölmə parametri

Addımlar / inqilab	SW5	SW6	SW7	SW8
400	haqqında	haqqında	haqqında	haqqında
800	off	haqqında	haqqında	haqqında
1600	haqqında	off	haqqında	haqqında
3200	off	off	haqqında	haqqında
6400	haqqında	haqqında	off	haqqında
12800	off	haqqında	off	haqqında
25600	haqqında	off	off	haqqında
51200	off	off	off	haqqında
1000	haqqında	haqqında	haqqında	off
2000	off	haqqında	haqqında	off
4000	haqqında	off	haqqında	off
5000	off	off	haqqında	off
8000	haqqında	haqqında	off	off
10000	off	haqqında	off	off
20000	haqqında	off	off	off
40000
