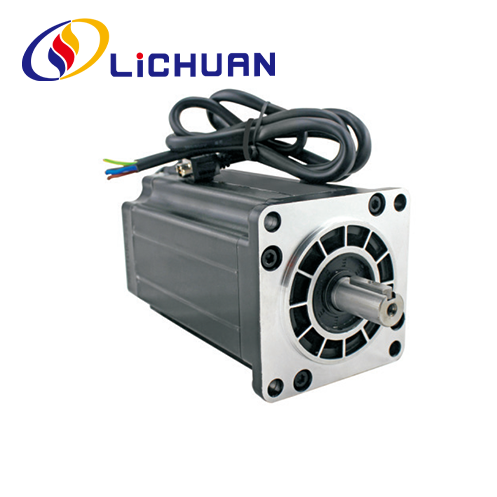

110 Seriyası 3 Fazalı Nema42 Qapalı Döngəli Step Motor
LICHUAN® yüksək keyfiyyət və münasib qiymətə malik peşəkar lider Çin 110 Series 3 Faza Nema42 Qapalı Döngü Step Motor istehsalçısıdır. Bizimlə əlaqə saxlamağa xoş gəlmisiniz.
Sorğu göndərin
Məhsul təsviri
Yüksək keyfiyyətli 110 Series 3 Fazalı Nema42 Qapalı Döngü Step Motoru Çin istehsalçısı LICHUAN® tərəfindən təklif olunur. 110 Series 3 Fazalı Nema42 Qapalı Döngü Step Motoru birbaşa aşağı qiymətə yüksək keyfiyyətlə alın.
110 seriyalı 3 fazalı Nema42 qapalı döngə pilləli motor, yüksək keyfiyyətli xammal və yüksək standartlı daimi maqnit silikon poladdan istifadə, 1000 xəttli yüksək dəqiqlikli kodlayıcı ilə, açıq döngə pilləli motorun addım problemlərini tamamilə aradan qaldırır, eyni zamanda əhəmiyyətli dərəcədə artırır. motorun yüksək sürətli performansı, Ənənəvi addım-addım sürücü proqramının təkmilləşdirilməsini asanlaşdırmaq üçün servo motorla müqayisədə xərclərin azaldılması 50% -dən çox azaldılması. Mühərrikin uzunluğu 161mm ~ 219mm, fırlanma anı diapazonu: 12N.m ~ 20N.m, motor milinin diametri 19mm. 110 seriyalı 3 fazalı Nema42 qapalı döngə step motoru 3 tip sürücü üçün uyğun ola bilər: RS485. Canopen.Pulse nəzarət sürücüləri.
Elektrik Performans Parametrləri
| Maddə | Spesifikasiyalar |
| Addım Bucaq Dəqiqliyi | ±5%(Tam Addım) |
| Müqavimət Dəqiqliyi | ±10%(20℃) |
| Endüktans Dəqiqliyi | ±20% (1KHZ) |
| Temperatur artımı | 80°℃ maks.(nominal cərəyan, 2 faza güc aktiv) |
| Mühit temperaturu | -20℃~* 50℃ |
| İzolyasiya Müqaviməti | 100MQMin 500VDC |
| Dielektrik Gücü | 500V AC 1 dəqiqə |
| İcazə verilən Radial Yük | 0,02 mm Maks. (450 kq) |
| İcazə verilən Trust Yük | 0,08 mm Maks. (450 kq) |
| Radial Maksimum Yük | 220N (flanşın səthindən 20 mm) |
| Mil Maksimum Yük | 60N |
| Serles | addım Bucaq(") |
Uzunluq (mm) | Tutma fırlanma anı (N.m) | Faza Cari (A) |
Fırlanma Ətalət (g.sm²) |
Faza Müqavimət (Q) |
Faza Endüktans (mH) |
Qarşılaşma sürücü |
Qurğuşun tel (No.) |
Çəki (kq) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Yuxarıda təmsil olunan məhsullar var. Məhsullar fərdiləşdirilə bilər!
Forma və quraşdırma ölçüsü (vahid: mm)
Motorun mil rejimi
| Model | mil Çap (mm) |
mil Uzatma (mm) |
Şaft Uzunluq (mm) |
| LC110H3151 | f19 | Açar yolu 6x 30 | 40 |
| LC110H3185 | f19 | Açar yolu 6x 30 | 40 |
| LC110H3219 | f19 | Açar yolu 6x 30 | 40 |
Motor məftil diaqramı
Motor Tel Rəngləri
Enkoderin tərifləri Qurğuşun Rəngləri
| 1 | sarı | EB+ |
| 2 | yaşıl | EB- |
| 3 | qara | EA+ |
| 4 | mavi | EA- |
| 5 | Qırmızı | +5VCC |
| 6 | Ağ | EGND |
Qeydlər
1. Mühərrik və Sürücü birləşdirilərkən fazalar düzgün birləşdirilməlidir.
2. Mühərrikin açıq-aşkar istilik generasiyası baş verə bilər
müxtəlif sürücülük şəraiti. Səthin temperaturu
motorun istismarı zamanı 85°C-dən çox istiliyinə icazə verilir.
3. Mühərriki quraşdırma rabbeti ilə yerləşdirmək lazımdır
motorun ön qapağı, səhvə diqqət yetirilməlidir
uyğunluğu və motor mili arasındakı konsentriklik
və yükə ciddi nəzarət edilməlidir. döngə pilləli motor 3 tip sürücü üçün uyğun ola bilər: RS485. Canopen.Pulse nəzarət sürücüləri.
Tətbiq məftil diaqramı
Tam steppr motor idarəetmə sisteminə aşağıda göstərilən məhsul daxil edilməlidir
