2 Fazalı I/O Control Stepper Sürücü Dəqiq və Etibarlı İdarəetmə

LICHUAN® sizi fabrikamızdan topdansatış 2 Fazalı I/O Control Stepper Driver Dəqiq və Etibarlı Nəzarətə salamlayır. Məhsullarımız CE sertifikatına malikdir və hazırda çoxlu sayda zavod inventarına malikdir. Biz sizə yaxşı xidmət və zavod endirimli qiymətlərlə təmin edəcəyik.

Sorğu göndərin

Məhsul təsviri

LICHUAN® sizi Çindəki fabrikimizdən topdansatış 2 Fazalı I/O Control Stepper Driver Dəqiq və Etibarlı Nəzarətə salamlayır. Məhsullarımız CE sertifikatına malikdir və hazırda çoxlu sayda zavod inventarına malikdir. Lichuan fabrikinin 14 ildən çox istehsal təcrübəsi var. Biz OEM və ODM-ni dəstəkləyirik, sizə yaxşı xidmət və zavod endirimli qiymətləri təqdim edəcəyik. Biz daha çox distribyutoru LICHUAN-a qoşulmağa dəvət edirik.

Məhsulun təqdimatı

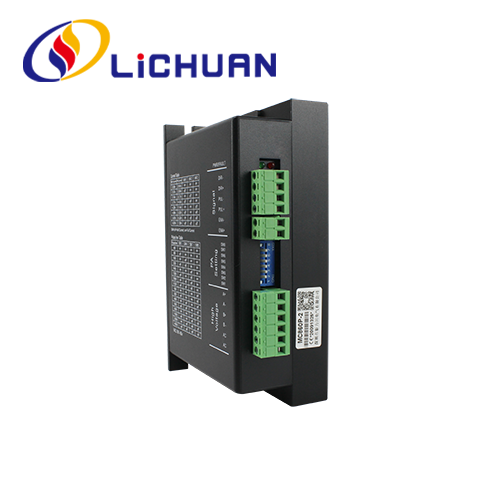

Ən son ARM çip texnologiyası sxeminə əsaslanaraq, MC860P-2 rəqəmsal aşağı gərginlikli pilləli mühərrik sürücüləri əla orta və aşağı sürət performansına nail olmaq üçün ümumiyyətlə iki fazalı 35, 39 və 42 pilləli motor seriyaları ilə təmin edilir. 60~600rpm daxilində 8 sürət dəyəri və nominal cərəyan diapazonunda 8 cərəyan dəyəri əksər kiçik ölçülü avadanlıqlarda tətbiq üçün təyin edilə bilər. İdarəetmə üsulu sadədir, orta və ya aşağı sürətlə işləmə çox sabitdir və sürücü motorunun səsi çox aşağıdır. Bu sürücü Nema 34 step motor üçün uyğun ola bilər.

Funksional xüsusiyyətlər

1. Elektrik göstəriciləri
● Gərginlik giriş diapazonu: DC20V~90V/AC18V~80V
● Maks. pik cərəyan: 7.2A
● İzolyasiya müqaviməti: 500M
2. Ətraf mühit göstəriciləri
● Saxlama temperaturu: -20°C~80°C
● İşləmə temperaturu: 0°C~55°C
● İş rütubəti: 90%RH (kondensasiya olmadan)
● Vibrasiya tezliyi: < 0.5G (4.9m/s2), 10Hz~60Hz (fasiləsiz əməliyyat))

Əsas tətbiqlər:

Daimi sürətlə işləmə tələb edən istehsal xətləri, həmçinin qidalanma və qəbuledici stansiyalar kimi müxtəlif hərəkət idarəetmə sahələrində avtomatik avadanlıq və alətlər üçün uyğundur;

Texniki parametr

● Gərginlik giriş diapazonu: DC24V～110V/AC18V～80V
● Maksimum pik cərəyan:7.2A
● İzolyasiya müqaviməti: 500M
● Aşırı cərəyan, həddindən artıq gərginlik və digər qorunma funksiyaları ilə.

Ətraf mühit parametrləri

● Saxlama temperaturu: -20° ℃~80 ℃
● İşləmə temperaturu:0 ℃~55 ℃
● İş rütubəti:90%RH (kondensasiya olunmayan)
● Vibrasiya tezliyi: 0,5G(4,9m/s2)-dən az 10Hz~ 60Hz(fasiləsiz əməliyyat)
● Tozdan, yağ ləkələrindən, aşındırıcı qazlardan, həddindən artıq rütubətli və çox güclü vibrasiyalı yerlərdən çəkinin və
alışan qaz və keçirici toz

Sürücü funksiyasının təsviri

Sürücü funksiyası	Təlimatlar
Sürət diapazonu qəbulu	Dörd DIP açarı SW5~SW8 sürücünün sürət diapazonunu təyin etmək üçün istifadə olunur. Ümumilikdə 16 sürət diapazonu var. İstifadəçi təyin etdikdə sürət, sürücü ilk dayandırılmalıdır. Xüsusi sürət diapazonunu təyin etmək üçün sürücü panelindəki təlimatlara əməl edin.
Çıxış cari parametri	3 SW1~SW3 yığım açarı vasitəsilə Sürücü üçün 8 çıxış cərəyanı təyin edilə bilər. Çıxış cərəyanı parametrləri üçün sürücü paneli təlimatlarına baxın.
Avtomatik yarım axın funksiyası	Avtomatik yarım cərəyan funksiyası Sürücü üçün SW4 açarı vasitəsilə təyin edilə bilər. OFF, sakit cərəyanın yarısına təyin olunduğunu bildirir əməliyyat cərəyanı; ON o deməkdir ki, sakit cərəyan və dinamik cərəyan eynidir. SW4 ümumi istifadə üçün OFF kimi təyin edilməlidir motorun və sürücünün istilik istehsalını azaltmaq və etibarlılığı artırmaq. Nəbz qatarı dayandıqdan təxminən 0,3 saniyə sonra cərəyan avtomatik olaraq 50% azalacaq (faktiki dəyər 55%) və nəzəri olaraq istilik istehsalı 65% azalacaq.
Siqnal interfeysi	PUL+ və PUL- 5V və ya 24V kommutasiya siqnallarını dəstəkləyən motorun işə salınmasına nəzarət terminallarıdır; DIR+ və DIR- istiqamət siqnalının müsbət və mənfi terminallarıdır; ENA+ və ENA- aktivləşdirmə siqnalının müsbət və mənfi terminallarıdır.
Motor interfeysi	A+ və A- pilləli mühərrikin A faza sarımının müsbət və mənfi terminallarına qoşulur; B+ və B- müsbət və mənfi terminallara qoşulur, A və B faza sarımları dəyişdirildikdə, Mühərrikin işə salınma istiqaməti tərsinə çevriləcək;
Güc birləşdiricisi	AC/DC enerji təchizatı istifadə edin, gərginlik diapazonu 24~110VDC və ya 18~80VAC-dir, terminallar müsbət və mənfi qütblərə bölünmür, tövsiyə olunan enerji təchizatı DC 48V-dir və güc 250W-dən çoxdur.
Göstərici işığı	Sürücünün üzərində 1 yaşıl göstərici və 1 qırmızı göstərici işığı var. Yaşıl olan güc göstərici işığıdır, Sürücü enerji təchizatına qoşulduqda yanır; qırmızı olan uğursuzluq göstərici işığıdır, həddindən artıq gərginlik və ya həddindən artıq cərəyan nasazlığı baş verdikdə yanır. Qırmızı göstərici işığı nasazlıq aradan qaldırıldıqdan sonra sönür. Sürücünün nasazlığı yalnız enerji təchizatına yenidən qoşulmaqla və təkrar istifadə etməklə aradan qaldırıla bilər
Quraşdırma Qeydlər	Sürücünün ölçüləri: 150x97.5x52.6mm, deşiklərin dayanma addımında: 138.5mm. Həm üfüqi, həm də şaquli quraşdırmalar seçilə bilər (şaquli quraşdırma tövsiyə olunur). Sürücü istiliyin yayılması üçün metal şkafın qarşısına sıx şəkildə quraşdırılmalıdır.

Parametr təyini

MC860P-2 sürücüsünün sürət diapazonu, dinamik və yarım/tam cərəyanı 8 bitlik DIP açarı vasitəsilə aşağıdakı kimi təyin edilə bilər:

İşləyən cari parametr

Çıxış pik cərəyanı	Orta cərəyanı çıxarın	SW1	SW2	SW3
2.4A	2.0A	haqqında	haqqında	haqqında
3.08A	2.57A	off	haqqında	haqqında
3.77A	3.14A	haqqında	off	haqqında
4.45A	3.71A	off	off	haqqında
5.14A	4.28A	haqqında	haqqında	off
5.83A	4.86A	off	haqqında	off
6.52A	5.43A	haqqında	off	off
7.2A	6.0A	off	off	off

Quraşdırma ölçüsü (vahid: mm)

Sürət diapazonunun təyini

SPD	SW5	SW6	SW7	SW8
60	haqqında	haqqında	haqqında	haqqında
90	off	haqqında	haqqında	haqqında
120	haqqında	off	haqqında	haqqında
150	off	off	haqqında	haqqında
180	haqqında	haqqında	off	haqqında
240	off	haqqında	off	haqqında
300	haqqında	off	off	haqqında
360	off	off	off	haqqında
420	haqqında	haqqında	haqqında	off
480	off	haqqında	haqqında	off
540	haqqında	off	haqqında	off
600	off	off	haqqında	off
720	haqqında	haqqında	off	off
840	off	haqqında	off	off
960	haqqında	off	off	off
1200
