2 Fazalı I/O Control Stepper Driver ilə daha yüksək dəqiqliyə nail olun

Fabrika Birbaşa Təchizat Keyfiyyəti Çin istehsalı olan 2 Fazalı I/O Nəzarət Stepper Sürücüsü ilə daha yüksək dəqiqliyə nail olur. LICHUAN® Çində 2 Fazalı I/O Nəzarət Stepper Sürücü istehsalçısı və təchizatçısı ilə daha yüksək dəqiqliyə nail olur.

Sorğu göndərin

Məhsul təsviri

LICHUAN®, Çində 2 Fazalı I/O Nəzarət Stepper Sürücüsü istehsalçıları və təchizatçıları ilə daha yüksək dəqiqliyə nail olmaq üçün peşəkardır, siz topdan və fərdiləşdirilmiş zavodumuzdan 2 Fazalı I/O Nəzarət Stepper Sürücüsü ilə Daha Yüksək Dəqiqliyə nail olmaqdan əmin ola bilərsiniz və biz təklif edəcəyik sizə ən yaxşı satış sonrası xidmət və vaxtında çatdırılma.

Məhsulun təqdimatı

542P sürücüsü siferblat açarı vasitəsilə maksimum sürəti təyin edir və sonra istənilən sürətdə işləmək üçün potensiometr vasitəsilə sürəti tənzimləyir. Sürücü 2 fazalı Nema23 pilləli mühərrikə uyğun ola bilər, Sürətlə müqayisədə əsasən adi sürəti tənzimləyən mühərrikləri əvəz etmək üçün istifadə olunur. tənzimləyən mühərriklər, sürətli sürətlənmə və yavaşlama, kiçik ölçü və güclü sərtlik kimi üstünlüklərə malikdir.

Texniki parametr

1. Elektrik göstəriciləri
● Gərginlik giriş diapazonu: DC: 20V~50V
● Maks. çıxış cərəyanı: 4.2A
● Analoq giriş gərginliyi diapazonu: 0~5V (0~10V giriş fərdiləşdirilə bilər)
● İzolyasiya müqaviməti: 500M
2. Ətraf mühit göstəriciləri
● Saxlama temperaturu: -20°C~80°C
● İşləmə temperaturu:0°C~55°C
● İş rütubəti: 90%RH (kondensasiya olmadan)
● Vibrasiya tezliyi: < 0,5G (4,9m/s2), 10Hz~60Hz (fasiləsiz əməliyyat)

Texniki parametr

● Gərginlik giriş diapazonu: DC24V～110V/AC18V～80V
● Maksimum pik cərəyan: 7,2A
● Analoq giriş gərginliyi diapazonu: 0~5V (0~10V giriş kimi fərdiləşdirilə bilər)
● İzolyasiya müqaviməti: 500M
● Aşırı cərəyan, həddindən artıq gərginlik və digər qorunma funksiyaları ilə.

Ətraf mühit parametrləri

● Saxlama temperaturu: -20° ℃~80 ℃
● İşləmə temperaturu:0° ℃~55 ℃
● İş rütubəti:90%RH (kondensasiya olunmayan)
● Vibrasiya tezliyi: 0,5G(4,9m/s2)-dən az 10Hz~ 60Hz(fasiləsiz əməliyyat)
● Tozdan, yağ ləkələrindən, aşındırıcı qazlardan, həddindən artıq rütubətli və çox güclü vibrasiyalı yerlərdən çəkinin və alışan qaz və keçirici toz

Sürücü funksiyasının təsviri

Sürücü funksiyası	Təlimatlar
Sürət diapazonu qəbulu	Dörd DIP açarı SW5~SW8 sürücünün sürət diapazonunu təyin etmək üçün istifadə olunur. Ümumilikdə 16 sürət diapazonu var. İstifadəçi təyin etdikdə sürət, sürücü ilk dayandırılmalıdır. Xüsusi sürət diapazonunu təyin etmək üçün sürücü panelindəki təlimatlara əməl edin.
Çıxış cari parametri	3 SW1~SW3 yığım açarı vasitəsilə Sürücü üçün 8 çıxış cərəyanı təyin edilə bilər. Çıxış cərəyanı parametrləri üçün sürücü paneli təlimatlarına baxın.
Avtomatik yarım axın funksiyası	Avtomatik yarım cərəyan funksiyası Sürücü üçün SW4 açarı vasitəsilə təyin edilə bilər. OFF, sakit cərəyanın yarısına təyin olunduğunu bildirir əməliyyat cərəyanı; ON o deməkdir ki, sakit cərəyan və dinamik cərəyan eynidir. Mühərrikin və sürücünün istilik əmələ gəlməsini azaltmaq və etibarlılığı artırmaq üçün SW4 ümumi istifadə üçün OFF kimi təyin edilməlidir. Nəbz qatarı dayandıqdan təxminən 0,3 saniyə sonra cari olacaq avtomatik olaraq 50% (faktiki dəyər 55%) və nəzəri olaraq istilik istehsalı 65% azaldacaq.
Siqnal interfeysi	+5V və AGND 5V güc çıxışının müsbət və mənfi terminallarıdır; Al analoq gərginlikli giriş terminalıdır; DIR+ və DIR- istiqamət siqnalının müsbət və mənfi terminallarıdır: ENA+ və ENA- aktivləşdirmə siqnalının müsbət və mənfi terminallarıdır.
Motor interfeysi	A+ və A- pilləli mühərrikin A faza sarımının müsbət və mənfi terminallarına qoşulur; B+ və B- müsbət və mənfi terminallara qoşulur, A və B faza sarımları dəyişdirildikdə, Mühərrikin işə salınma istiqaməti tərsinə çevriləcək;
Güc birləşdiricisi	AC/DC enerji təchizatı istifadə edin, gərginlik diapazonu 24~110VDC və ya 18~80VAC-dir, terminallar müsbət və mənfi qütblərə bölünmür, tövsiyə olunan enerji təchizatı DC 48V-dir və güc 250W-dən çoxdur.
Göstərici işığı	Sürücünün üzərində 1 yaşıl göstərici və 1 qırmızı göstərici işığı var. Yaşıl olan güc göstərici işığıdır, Sürücü enerji təchizatına qoşulduqda yanır; qırmızı olan uğursuzluq göstərici işığıdır, həddindən artıq gərginlik və ya həddindən artıq cərəyan nasazlığı baş verdikdə yanır. Qırmızı göstərici uğursuzluq aradan qaldırıldıqdan sonra sönür. Sürücünün nasazlığı yalnız enerji təchizatına yenidən qoşulmaqla və təkrar istifadə etməklə aradan qaldırıla bilər.
Quraşdırma Qeydlər	Sürücünün ölçüləri: 150x97.5x52.6mm, deliklərin quraşdırılması addımı: 138.5mm. Həm üfüqi, həm də şaquli quraşdırmalar seçilə bilər (şaquli quraşdırma tövsiyə olunur). Sürücü istiliyin yayılması üçün metal şkafın qarşısına sıx şəkildə quraşdırılmalıdır.

Parametr təyini

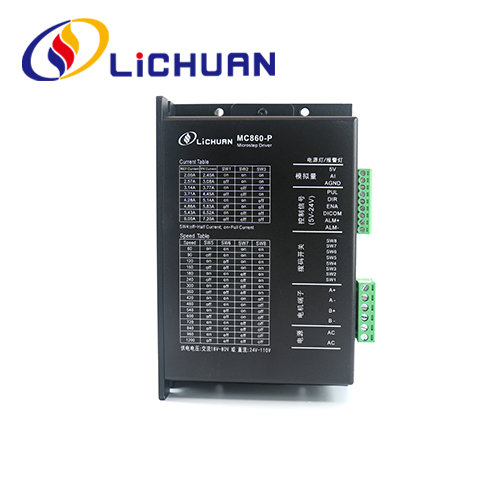

MC860P sürücüsünün sürət diapazonu, dinamik və yarım/tam cərəyanı 8 bitlik DIP açarı vasitəsilə aşağıdakı kimi təyin edilə bilər:

İşləyən cari parametr

Çıxış pik cərəyanı	Orta cərəyanı çıxarın	SW1	SW2	SW3
2.4A	2.00A	haqqında	haqqında	haqqında
3.0A	2.57A	off	haqqında	haqqında
3.7A	3.14A	haqqında	off	haqqında
4.3A	3.71A	off	off	haqqında
5.0A	4.28A	haqqında	haqqında	off
5.6A	4.86A	off	haqqında	off
6.4A	5.43A	haqqında	off	off
7.0A	6.00A	off	off	off

Quraşdırma ölçüsü (vahid: mm)

Sürət diapazonunun təyini

SPD 60	SW5 haqqında	SW6 haqqında	SW7 haqqında	SW8 haqqında
120	off	haqqında	haqqında	haqqında
180	haqqında	off	haqqında	haqqında
240	off	off	haqqında	haqqında
300	haqqında	haqqında	off	haqqında
360	off	haqqında	off	haqqında
420	haqqında	off	off	haqqında
600	off	off	off	haqqında
800	haqqında	haqqında	haqqında	off
900	off	haqqında	haqqında	off
1000	haqqında	off	haqqında	off
1100	off	off	haqqında	off
1200	haqqında	haqqında	off	off
1300	off	haqqında	off	off
1400	haqqında	off	off	off
1500
