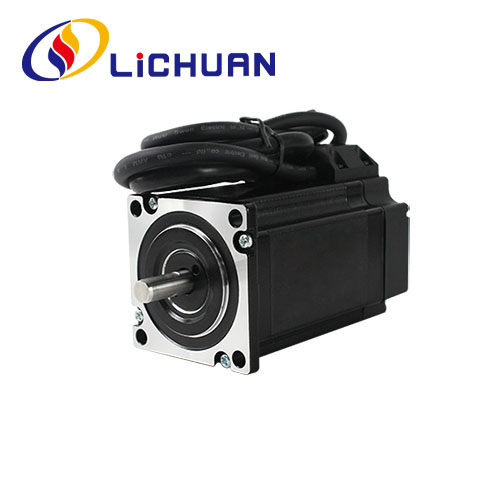

57 Seriya 2 Fazalı Nema 23 Qapalı Döngəli Step Motor
Bizdən topdansatış 57 Series 2 Phase Nema 23 Qapalı Döngü Step Motoruna xoş gəlmisiniz, müştərilərin hər sorğusu 24 saat ərzində cavablandırılır. LICHUAN® peşəkar istehsalçıdır, biz sizə 57 Seriya 2 Fazalı Nema 23 Qapalı Döngü Step Motoru təqdim etmək istərdik və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.
Sorğu göndərin
Məhsul təsviri
LICHUAN® sizi fabrikamızdan topdansatış 57 Series 2 Faza Nema 23 Qapalı Döngə Stepper Motor Seriyasına salamlayır. Məhsullarımız CE sertifikatına malikdir və hazırda çoxlu sayda zavod inventarına malikdir. Lichuan fabrikinin 14 ildən çox istehsal təcrübəsi var. Biz OEM və ODM-ni dəstəkləyirik, sizə yaxşı xidmət və zavod endirimli qiymətləri təqdim edəcəyik. Biz daha çox distribyutoru LICHUAN-a qoşulmağa dəvət edirik.
57 Seriya 2 Faza Nema 23 Qapalı Döngü Step Motoru, yüksək keyfiyyətli xammal və yüksək standartlı daimi maqnitli silikon poladdan istifadə etməklə, 1000 xəttli yüksək dəqiqlikli kodlayıcı ilə, açıq döngə pilləli motorun addımlama problemlərini tamamilə aradan qaldırır, eyni zamanda əhəmiyyətli dərəcədə motorun yüksək sürətli performansını artırmaq, Ənənəvi addım-addım sürücü proqramının təkmilləşdirilməsini asanlaşdırmaq üçün servo motorla müqayisədə xərclərin azaldılması 50% -dən çox azaldılması. Mühərrikin uzunluğu 76mm ~ 134mm, fırlanma anı diapazonu: 1N.m ~ 3.5N.m, motor milinin diametri 8mm. 57 seriyalı 2 fazalı Nema23 qapalı döngə step motoru 4 tip sürücü üçün uyğun ola bilər: RS485. Canopen. Ethercat. Nəbz nəzarət sürücüləri.
Elektrik Performans Parametrləri
| Maddə | Spesifikasiyalar |
| Addım Bucaq Dəqiqliyi | ±5%(Tam Addım) |
| Müqavimət Dəqiqliyi | ±10%(20℃) |
| Endüktans Dəqiqliyi | ±20% (1KHZ) |
| Temperatur artımı | 80℃ maks.(nominal cari, 2 faza enerji aktiv ) |
| Ətraf Temperatur | -20℃~*50℃ |
| İzolyasiya Müqaviməti | 100MQMin 500VDC |
| Dielektrik Gücü | 500V AC 1 dəqiqə |
| İcazə verilən Radial Yük | 0,02 mm Maks. (450 kq) |
| İcazə verilən yük yükü | 0,08 mm Maks. (450 kq) |
| Radial Maksimum Yük | 130N (flanşın səthindən 20 mm) |
| Mil Maksimum Yük | 30N |
Elektrik Performans Parametrləri
| Maddə | Spesifikasiyalar |
| Addım Bucağı Dəqiqliyi | ±5% (Tam Addım) |
| Müqavimət Dəqiqliyi | ±10%(20℃) |
| Endüktans Dəqiqliyi | ±20% (1KHZ) |
| Temperatur yüksəlişi | 80 ℃max (nominal cərəyan, 2 fazalı güc) |
| Ətraf mühitin temperaturu | -20℃~*50℃ |
| İzolyasiya Müqaviməti | 100MQMin 500VDC |
| Dielektrik Gücü | 500V AC1 dəqiqə |
| İcazə verilən radial yük | 0,02 mm Maks. (450 q yük) |
| İcazə verilən itələmə yükü | 0,08 mm Maks. (450 q yük) |
| Radial maksimum yük | 75N (diş səthindən 20 mm) |
| Şaftın Maks Yükü | 15N |
Forma və quraşdırma ölçüsü (vahid: mm)
Texniki məlumatlar
| Serial | addım Bucaq() |
Uzunluq (mm) |
Tutma Dönmə momenti (N.m) |
Faza Cari (A) |
Rotatonal Ətalət (g.sm²) |
Çəki (kq) |
Kodlayıcı Qətnamə (PPR) |
| LC57H256 | 1.8 | 76 | 1.0 | 3.0 | 300 | 0.78 | 1000 |
| LC57H265 | 1.8 | 85 | 1.5 | 3.0 | 400 | 1.18 | 1000 |
| LC57H276 | 1.8 | 98 | 2.0 | 3.0 | 480 | 1.2 | 1000 |
| LC57H280 | 1.8 | 102 | 2.2 | 4.0 | 520 | 1.5 | 1000 |
| LC57H2100 | 1.8 | 123 | 3.0 | 4.0 | 720 | 1.7 | 1000 |
Yuxarıda təmsil olunan məhsullar var. Məhsullar fərdiləşdirilə bilər!
Forma və quraşdırma ölçüsü (vahid: mm)
Motorun mil rejimi
| Model | mil Çap (mm) |
mil Uzatma (mm) |
mil Uzunluq (mm) |
| LC57H256 | f8 | D-kəsmə 0,5x15 | 21 |
| LC57H265 | f8 | D-kəsmə 0,5x15 | 21 |
| LC57H276 | f8 | D-kəsmə 0,5x15 | 21 |
| LC57H280 | f8 | D-kəsmə 0,5x15 | 21 |
| LC57H2100 | f8 | D-kəsmə 0,5x15 | 21 |
Motor məftil diaqramı
Motor Tel Rəngləri
Enkoderin tərifləri Qurğuşun Rəngləri
| 1 | sarı | EB+ |
| 2 | yaşıl | EB- |
| 3 | qara | EA+ |
| 4 | mavi | EA- |
| 5 | Qırmızı | +5VCC |
| 6 | Ağ | EGND |
Qeydlər
1. Qoşularkən fazalar düzgün birləşdirilməlidir
Motor və sürücü.
2. Mühərrikin açıq istilik əmələ gəlməsi müxtəlif sürücülük şəraitində baş verə bilər. Səthin temperaturu
motorun istismarı zamanı 85°C-dən çox istiliyinə icazə verilir.
3. Mühərrik mühərrikin ön qapağında quraşdırılmış rabbetlə yerləşdirilməlidir, xətaya diqqət yetirilməlidir
uyğunluğu və mühərrik mili ilə yük arasındakı konsentrikliyə ciddi şəkildə nəzarət edilməlidir.
Tətbiq məftil diaqramı
Tam steppr motor idarəetmə sisteminə aşağıda göstərilən məhsul daxil edilməlidir
