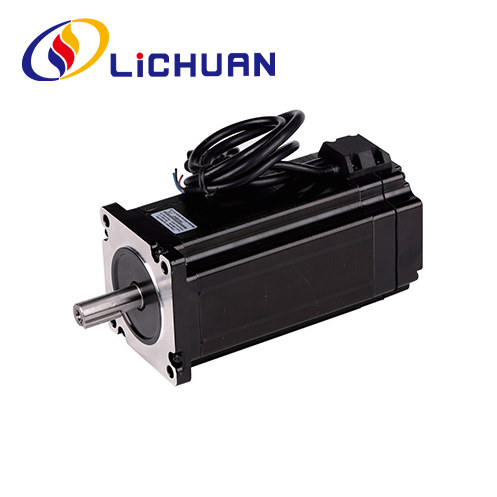

86 Seriya 2 Fazalı Nema34 Qapalı Döngəli Step Motor
LICHUAN® Çində 86 Series 2 Fazalı Nema34 Qapalı Döngə Stepper Motor istehsalçısı və təchizatçısıdır. 2 Fazalı Qapalı Döngəli Step Motorun istehsalı üzrə çoxillik təcrübəmiz var.
Sorğu göndərin
Məhsul təsviri
LICHUAN® sizi fabrikamızdan topdansatış 86 seriyalı 2 fazalı Nema34 qapalı döngə pilləli motor seriyasına salamlayır. Məhsullarımız CE sertifikatına malikdir və hazırda çoxlu sayda zavod inventarına malikdir. Lichuan fabrikinin 14 ildən çox istehsal təcrübəsi var. Biz OEM və ODM-ni dəstəkləyirik, sizə yaxşı xidmət və zavod endirimli qiymətləri təqdim edəcəyik. Biz daha çox distribyutoru LICHUAN-a qoşulmağa dəvət edirik. .
86 seriyalı 2 fazalı Nema34 qapalı döngə pilləli motor, yüksək keyfiyyətli xammal və yüksək standartlı daimi maqnit silikon poladdan istifadə, 1000 xəttli yüksək dəqiqlikli kodlayıcı ilə, açıq döngə pilləli motorun addımlama problemlərini tamamilə aradan qaldırır, eyni zamanda əhəmiyyətli dərəcədə artırır. motorun yüksək sürətli performansı, Ənənəvi addım-addım sürücü proqramının təkmilləşdirilməsini asanlaşdırmaq üçün servo motorla müqayisədə xərclərin azaldılması 50% -dən çox azaldılması. Mühərrikin uzunluğu 82mm ~ 176mm, fırlanma anı diapazonu: 3N.m ~ 12N.m, motor milinin diametri 14mm. 86 seriyalı 2 fazalı Nema34 qapalı döngə step motoru 4 tip sürücü üçün uyğun ola bilər: RS485. Canopen. Ethercat. Nəbz nəzarət sürücüləri.
Elektrik Performans Parametrləri
| Maddə | Spesifikasiyalar |
| Addım Bucaq Dəqiqliyi | ±5%(Tam Addım) |
| Müqavimət Dəqiqliyi | ±10%(20℃) |
| Endüktans Dəqiqliyi | ±20% (1KHZ) |
| Temperatur artımı | 80℃ maks.(nominal cari, 2 faza enerji aktiv ) |
| Mühit temperaturu | -20℃~*50℃ |
| İzolyasiya Müqaviməti | 100MQMin 500VDC |
| Dielektrik Gücü | 500V AC 1 dəqiqə |
| İcazə verilən Radial Yük | 0,02 mm Maks. (450 kq) |
| İcazə verilən yük yükü | 0,08 mm Maks. (450 kq) |
| Radial Maksimum Yük | 130N (flanşın səthindən 20 mm) |
| Mil Maksimum Yük | 30N |
| Serial | addım Bucaq(") |
Uzunluq (mm) |
Tutma Dönmə momenti (N.m) |
Faza Cari (A) |
Faza Müqavimət (Q) |
Faza Endüktans (mH) |
Fırlanma Ətalət (g.sm²) |
Çəki (kq) | Kodlayıcı Qətnamə (PPR) |
| LC86H260 | 1.8 | 82 | 3.0 | 6.0 | 0.3 | 1.6 | 1100 | 2.0 | 1000 |
| LC86H268 | 1.8 | 90 | 3.5 | 6.0 | 0.3 | 2.2 | 1400 | 2.2 | 1000 |
| LC86H280 | 1.8 | 105 | 4.5 | 6.0 | 0.3 | 3.4 | 1800 | 2.5 | 1000 |
| LC86H298 | 1.8 | 123 | 6.5 | 6.0 | 0.5 | 4.3 | 2800 | 3.3 | 1000 |
| LC86H2114 | 1.8 | 140 | 8.0 | 6.0 | 0.5 | 3.6 | 2800 | 4.0 | 1000 |
| LC86H2128 | 1.8 | 155 | 10 | 7.5 | 0.4 | 4.6 | 4200 | 4.5 | 1000 |
| LC86H2150 | 1.8 | 176 | 12 | 7.5 | 0.5 | 4.7 | 4300 | 5.5 | 1000 |
Yuxarıda təmsil olunan məhsullar var. Məhsullar fərdiləşdirilə bilər!
Forma və quraşdırma ölçüsü (vahid: mm)
Qeydlər: Əyləc (əyləc) ilə motorun dayanması üçün 73/60 mm, əyləcsiz isə 60 mm mövcuddur. Zəhmət olmasa ödəyin model seçiminə diqqət!
Motorun mil rejimi
| Model | mil Çap (mm) |
mil Uzatma (mm) |
mil Uzunluq (mm) |
| LC86H260 | f14 | Açar yolu 5x 5x 15 | 40 |
| LC86H268 | f14 | Açar yolu5x5x15 | 40 |
| LC86H280 | f14 | Açar yolu 5x 5x15 | 40 |
| LC86H298 | f14 | Açar yolu 5x5x15 | 40 |
| LC86H2114 | f14 | Açar yolu 5x5x15 | 40 |
| LC86H2128 | f14 | Açar yolu5x5x15 | 40 |
| LC86H2150 | f14 | Açar yolu 5x5x15 | 40 |
Motor məftil diaqramı
Motor Tel Rəngləri
Enkoderin tərifləri Qurğuşun Rəngləri
| 1 | sarı | EB+ |
| 2 | yaşıl | EB- |
| 3 | qara | EA+ |
| 4 | mavi | EA- |
| 5 | Qırmızı | +5VCC |
| 6 | Ağ | EGND |
Qeydlər
1. Qoşularkən fazalar düzgün birləşdirilməlidir
Motor və sürücü.
2. Mühərrikin açıq istilik əmələ gəlməsi müxtəlif sürücülük şəraitində baş verə bilər. Səthin temperaturu
motorun istismarı zamanı 85°C-dən çox istiliyinə icazə verilir.
3. Mühərrik mühərrikin ön qapağında quraşdırılmış rəbbə ilə yerləşdirilməlidir, xətaya diqqət yetirilməlidir
uyğunluğu və mühərrik mili ilə yük arasındakı konsentrikliyə ciddi şəkildə nəzarət edilməlidir.
Tətbiq məftil diaqramı
Tam steppr motor idarəetmə sisteminə aşağıda göstərilən məhsul daxil edilməlidir
məhsulun qablaşdırılması
Lichuan Fabriki İstehsal Məhsulları Maşın
-
Oyma Maşını -
Kaplama Avadanlıqları -
Fiber Laster Markalama Maşın -
Vida Maşını -
Test Maşın -
UV printer
-
Avtomatik lehimləmə maşını -
Tork Test Cihazı -
Vida Maşını -
Osilloqraf maşını
Sənaye Tətbiqləri
-
Robot qol -
Lazer kəsmə maşını
-
3D Çap -
CNC Maşın -
Avtomatik Təsdiqləmə -
Oyma Maşını
