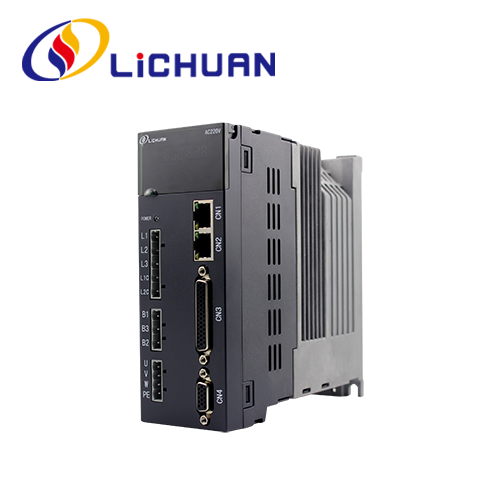

LICHUAN® A6 Series AC Servo Motor Sürücünün xarakterik dizaynı, praktiki performansı və rəqabətqabiliyyətli qiyməti var, A6 Series AC Servo Motor Sürücüsü haqqında ətraflı məlumat üçün bizimlə əlaqə saxlamağınızdan çəkinməyin.
Daxiletmə gücü | NƏZARƏT GÜC |
Bir fazalı 220VAC |
ƏSAS GÜC TƏQDİMAT |
Bir Fazalı/Üç Fazalı 220VAC | |
İşləyir mühit |
Temperatur | 0~45℃ |
Rütubət | Kondensasiya yoxdur ≤90% RH və ya az | |
Yüksəklik | Hündürlük ≤1000M | |
Quraşdırma mühit |
Qeyri-korroziyalı qazlar, alışan qazlar, neft dumanı və ya toz və s. | |
Quraşdırma üsul |
VERTİKAL QURAŞILMA | |
Kodlayıcı rəyi | 2500 plr (qətnamə: 10000), artan kodlayıcı | |
Nəzarət siqnal |
Rəqəmsal Daxiletmə | 10 kanalı normal rəqəmsal giriş , konfiqurasiya funksiyası ilə . |
Rəqəmsal Çıxış | 6 kanal normal rəqəmsal giriş , konfiqurasiya funksiyası ilə . | |
Nəbz siqnallar |
Giriş | 2 yüksəksürətli giriş: diferensial (600K) və birtərəfli (200K) puls. Nəbz giriş rejimini dəstəkləyir: PULS+DIR, A+B, CW+CCW |
Çıxış | 3 yollu yüksək sürətli impuls çıxışı, çıxış siqnal forması: 5V diferensial siqnal. 1 yollu Z siqnalı birtərəfli çıxış siqnalı. | |
Analoq kəmiyyət siqnal |
Giriş | 2-yollu analoq girişlər, 12-bitlik ayırdetmə, giriş diapazonu -9,5 -dən +9,5V-dək. Burada Al2 fırlanma momenti məhdud girişi kimi sabitdir. |
Çıxış | Heç biri | |
Mesajlaşma funksiyası | RS485 kommunikasiya, Modbus protokolu. Əsas nəzarətçi RS485 vasitəsilə 32-yə qədər idarəetmə stansiyası vasitəsilə servo mövqeyini/sürətini/fırlanma anını idarə edə bilər. | |
Ekran paneli və düyməsi əməliyyat |
5 düymə (Rejim, Ayar, Sol, Yuxarı, Aşağı) və 6 rəqəmsal boru | |
Regenerativ boşalma əyləc rezistoru | Quraşdırılmış 100W40Q tormoz rezistoru. Tez-tez əyləc etmək üçün ekstemal tormoz rezistor tələb olunur. |
Sürücü modeli | Motor Modeli | Güc (KW) |
LCDA6-XXA2 | 005L02-40M00130 | 0.05 |
01L02-40M00330 | 0.1 | |
02L02-60M00630 | 0.2 | |
LCDA6-XXB2 | 04L02-60M01330 | 0.4 |
06L02-60M01930 | 0.6 | |
04L02-80M01330 | 0.4 | |
07L02-80M02430 | 0.75 | |
07M02-80M03520 | 0.75 | |
07L02-90M02430 | 0.75 | |
07M02-90M03520 | 0.75 | |
06L02-110M02030 | 0.6 | |
08L02-110M04020 | 0.8 | |
LCDA6-XXC2 | 10L02-80M04025 | 1.0 |
10L02-90M04025 | 1.0 | |
10L02-130M04025 | 1.0 | |
LCDA6-XXC3 | 12L02-110M04030 | 1.2 |
15L02-110M05030 | 1.5 | |
12L02-110M06020 | 1.2 | |
18L02-110M06030 | 1.8 | |
13L02-130M05025 | 1.3 | |
15L02-130M06025 | 1.5 | |
10M02-130M10010 | 1.0 | |
15M02-130M10015 | 1.5 | |
LCDA6-XXD3 | 20L02-130M07725 | 2.0 |
26M02-130M10025 | 2.6 | |
23M02-130M15015 | 2.3 |
