Micro 2 Faza Stepper Sürücü Mini

Professional Çin keyfiyyətli Micro 2 Fazalı Stepper Sürücü Mini İstehsalçıları və Təchizatçıları. LICHUAN® Çində Micro 2 Faza Stepper Sürücü Mini istehsalçısı və təchizatçısıdır.

Sorğu göndərin

Məhsul təsviri

Çin istehsalı olan Micro 2 Phase Stepper Driver Mini Pulsuz Nümunəni endirimlə alın. LICHUAN® Çində Micro 2 Faza Stepper Sürücü Mini istehsalçısı və təchizatçısıdır.

Məhsulun təqdimatı

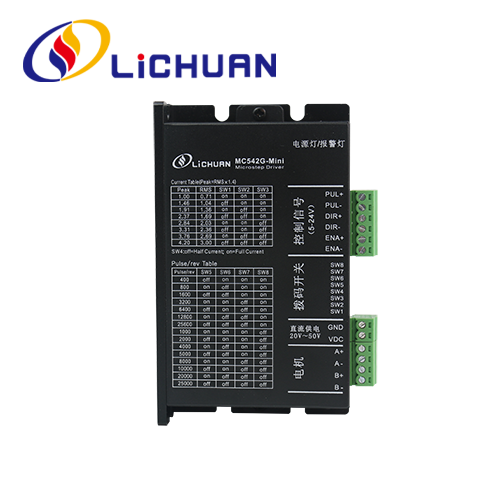

MC542-Mini yüksək performanslı və az enerji sərf edən ARM çipləri əsasında hazırlanmış 57 rəqəmsal pilləli sürücüdür. O, PID parametrinin özünütənzimləmə funksiyasına malik ağıllı tənzimləyici ilə təchiz edilmişdir, beləliklə, əl ilə tənzimlənmədən müxtəlif mühərriklər üçün ən uyğun parametrlər avtomatik olaraq yaradıla bilər ki, bu da mühərriklərin iş performansını ən yaxşı hala gətirir. Bu sürücünün motor səsi çox aşağıdır. Sürücü 2 fazalı Nema23 açıq dövrəli pilləli mühərrikə uyğun ola bilər.

Funksional xüsusiyyətlər

● Gərginlik giriş diapazonu: DC20V~50V
● Maks. pik cərəyan: 4.2A
● Bölmə diapazonu: 400~25600ppr
● Nəbz forması: nəbz + istiqamət (ikili impuls fərdiləşdirilə bilər)
● Pulsevoltaj:5V-24V(3.3V fərdiləşdirilə bilər)
● Zərbə cavab tezliyi:0~200KHz
● Motorparametrin özünütənzimləməsi
● Aşırı gərginlik, həddindən artıq cərəyan və izləmə xətası və dözümlülükdən kənar qoruma funksiyaları və s.

MC425Emini Xüsusiyyətləri

● Gərginlik giriş diapazonu: DC18V～36V
● Maksimum pik cərəyan: 2,5A
● Bölmə diapazonu: 400～6400ppr
● Nəbz forması: nəbz + istiqamət
● İmpuls cavab tezliyi: 0～200KHz
● Motor parametrinin avtomatik tənzimlənməsi funksiyası Həddindən artıq gərginlik, həddindən artıq cərəyan, dözümlülükdən kənar izləmə xətası və s. kimi qorunma funksiyaları ilə.
● Ətraflı məlumat "Yükləmə" kataloqunda sürücü təlimatını yoxlayın.

Əməliyyat mühiti və parametrləri

● Əməliyyat mühiti və parametrləri
● Saxlama temperaturu: -20°C~65°C
● İşləmə temperaturu: 0°C~50°C
● İş rütubəti: 40~90%RH (kondensasiya olmadan)
● Vibrasiya tezliyi: < 0,5G (4,9m/s2), 10~60 Hz (fasiləsiz əməliyyat).
● Toz, yağ ləkəsi, aşındırıcı qazlar, yüksək rütubət olan yerlər və vibrasiyadan çəkinmək lazımdır. Yanan qazlar və keçirici toz qadağan edilməlidir

Əsas tətbiqlər

Elektron emal və aşkarlama, yarımkeçirici qablaşdırma, lazer kəsmə və qaynaq, lazer fototipləmə, qablaşdırma maşınları, oyma maşınları, markerlər, kəsicilər, geyim plotterləri, orta ölçülü CNC dəzgahları və avtomatik kimi müxtəlif hərəkət idarəetmə sahələrində avtomatik avadanlıq və alətlər üçün uyğundur. montaj avadanlığı

Texniki parametr

● Gərginlik giriş diapazonu: DC20V～50v
● Maksimum pik cərəyan: 4,2A
● Bölmə diapazonu: 200～25600ppr
● Nəbz forması: nəbz +istiqamət
● İmpuls cavab tezliyi: 0～200KHz
● Motor parametrinin avtomatik tənzimlənməsi funksiyası
● Aşırı cərəyan, həddindən artıq gərginlik və digər qorunma funksiyaları ilə.

Ətraf mühit parametrləri

● Saxlama temperaturu: -20° ℃~65 ℃
● İşləmə temperaturu:0 ℃~50 ℃
● İş rütubəti:40～90%RH(kondensasiya olunmayan)
● Vibrasiya tezliyi: 0,5G(4,9m/s2)10Hz~ 55Hz-dən az (fasiləsiz əməliyyat)
● Tozdan, yağ ləkələrindən, aşındırıcı qazlardan, həddindən artıq rütubətli və çox güclü vibrasiyalı yerlərdən çəkinin və alışan qaz və keçirici toz

Sürücü funksiyasının təsviri

Sürücü funksiyası	Təlimatlar
Mikro addım alt bölmə təyini	Sürücü üçün 4 ədəd SW5~SW8 düyməsi vasitəsilə 15 mikroaddımlı bölmə təyin oluna bilər. Bölmə təyin edilərkən Sürücü dayandırılmalıdır. Mikro addım bölmə parametrləri üçün sürücü paneli təlimatına baxın.
Çıxış cari parametri	3 SW1~SW3 yığım açarı vasitəsilə Sürücü üçün 8 çıxış cərəyanı təyin edilə bilər. Çıxış cərəyanı parametrləri üçün sürücü paneli təlimatlarına baxın.
Avtomatik yarım axın funksiyası	Avtomatik yarım cərəyan funksiyası Sürücü üçün SW4 açarı vasitəsilə təyin edilə bilər. OFF, sakit cərəyanın yarısına təyin olunduğunu bildirir əməliyyat cərəyanı; ON o deməkdir ki, sakit cərəyan və dinamik cərəyan eynidir. Mühərrikin və sürücünün istilik əmələ gəlməsini azaltmaq və etibarlılığı artırmaq üçün SW4 ümumi istifadə üçün OFF kimi təyin edilməlidir. Nəbz qatarı dayandıqdan təxminən 0,3 saniyə sonra cari olacaq avtomatik olaraq 50% (faktiki dəyər 55%) və nəzəri olaraq istilik istehsalı 65% azaldacaq.
Siqnal interfeysi	PUL+ və PUL- impuls siqnalına nəzarətin müsbət və mənfi terminallarıdır; DIR+ və DIR- istiqamət siqnalının müsbət və mənfi terminalları, ENA+ və ENA- aktivləşdirmə siqnallarının müsbət və mənfi terminallarıdır.
Motor interfeysi	A+ və A- pilləli mühərrikin A fazasının qazanının müsbət və mənfi terminallarına qoşulur; B+ və B- müsbət və mənfi terminallara qoşulur, A və B faza sarımları dəyişdirildikdə, Mühərrikin işə salınma istiqaməti tərsinə çevriləcək;
Güc birləşdiricisi	DC enerji təchizatı, əməliyyat giriş gərginliyi diapazonu: 20V~50VDC, 36VDC işləmə gərginliyi təklif olunur, enerji təchizatı 100W-dən yüksək olmalıdır.
Göstərici işığı	Sürücünün üzərində 1 yaşıl göstərici və 1 qırmızı göstərici işığı var. Yaşıl olan güc göstərici işığıdır, Sürücü enerji təchizatına qoşulduqda yanır; qırmızı olan uğursuzluq göstərici işığıdır, həddindən artıq gərginlik və ya həddindən artıq cərəyan nasazlığı baş verdikdə yanır. Qırmızı göstərici uğursuzluq aradan qaldırıldıqdan sonra sönür. Sürücünün nasazlığı yalnız enerji təchizatına yenidən qoşulmaqla və təkrar istifadə etməklə aradan qaldırıla bilər.
Quraşdırma Qeydlər	Sürücünün ölçüləri: 116x69.2x26.5mm, deşiklərin quraşdırılması addımı: 109mm. Həm üfüqi, həm də şaquli quraşdırmalar seçilə bilər (şaquli quraşdırma tövsiyə olunur). Sürücü istiliyin yayılması üçün metal şkafın qarşısına sıx şəkildə quraşdırılmalıdır.

Parametr təyini

Bölmə dəqiqliyi, dinamik və yarım/tam cərəyanlar MC542-Mini Driver üçün 8 bitlik yığım açarı vasitəsilə aşağıdakı kimi təyin edilə bilər:

İşləyən cari parametr

Çıxış pik cərəyanı	Orta cərəyanı çıxarın	SW1	SW2	SW3
1.0A	0.71A	haqqında	haqqında	haqqında
1.46A	1.04A	off	haqqında	haqqında
1.91A	1.36A	haqqında	off	haqqında
2.37A	1.69A	off	off	haqqında
2.84A	2.03A	haqqında	haqqında	off
3.31A	2.36A	off	haqqında	off
3.76A	2.69A	haqqında	off	off
4.2A	3.0A	off	off	off

Quraşdırma ölçüsü (vahid: mm)

Sürət diapazonunun təyini

Addımlar / inqilab	SW5	SW6	SW7	SW8
Defolt	haqqında	haqqında	haqqında	haqqında
400	off	haqqında	haqqında	haqqında
800	haqqında	off	haqqında	haqqında
1600	off	off	haqqında	haqqında
3200	haqqında	haqqında	off	haqqında
6400	off	haqqında	off	haqqında
12800	haqqında	off	off	haqqında
25600	off	off	off	haqqında
1000	haqqında	haqqında	haqqında	off
2000	off	haqqında	haqqında	off
4000	haqqında	off	haqqında	off
5000	off	off	haqqında	off
8000	haqqında	haqqında	off	off
10000	off	haqqında	off	off
20000	haqqında	off	off	off
25000	off	off	off	off
