Tiny 2 Faza Stepper Sürücü Mini

Peşəkar Tiny 2 Faza Stepper Driver Mini istehsalatı olaraq, zavodumuzdan Tiny 2 Phase Stepper Driver Mini alacağınıza əmin ola bilərsiniz və LICHUAN® sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəkdir.

Sorğu göndərin

Məhsul təsviri

Çin istehsalı olan Tiny 2 Fazalı Stepper Sürücü Mini Endirimli Fabrika alın. LICHUAN® Çində Tiny 2 Phase Stepper Driver Mini istehsalçısı və təchizatçısıdır.

Məhsulun təqdimatı

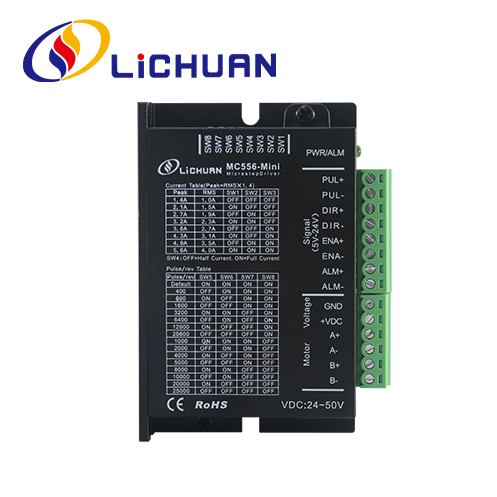

MC556 mini, ən son 32-bit DSP idarəetmə texnologiyası əsasında hazırlanmış rəqəmsal ikifazalı hibrid pilləli mühərrikdir. O, 400~25600 daxilində istənilən bölməni və nominal diapazonda olan istənilən cərəyanı fərdiləşdirməyə kömək edə bilər və müxtəlif mühərriklər üçün müvafiq işləmə parametrlərini qəbul etmək və mühərrikləri olduqca aşağı səs-küylə çox rəvan işləmək üçün əlavə avtomatik motor parametrlərinin müəyyən edilməsi funksiyasına malikdir. 2 fazalı Nema23/Nema24 açıq döngə pilləli mühərrik üçün uyğun olmalıdır.

Funksional xüsusiyyətlər

● Gərginlik giriş diapazonu: DC20V~50V
● Maks. pik cərəyan: 5.6A
● Bölmə diapazonu: 400~25600ppr
● Nəbz forması: Nəbz+istiqaməti
● Pulse cavab tezliyi:0~200KHz
● Motor parametrinin özünütənzimləməsi
● Aşırı gərginlik, həddindən artıq cərəyan və izləmə xətası ilə təmin edilir və dözümlülükdən kənar mühafizə funksiyaları və s.

Əməliyyat mühiti və parametrləri

● Saxlama temperaturu: -20°C~65°C
● İşləmə temperaturu: 0°C~50°C
● İş rütubəti: 40~90%RH (kondensasiya olmadan)
● Vibrasiya tezliyi: < 0,5G (4,9m/s2), 10~60 Hz (fasiləsiz əməliyyat).
● Toz, yağ ləkəsi, aşındırıcı qazlar, yüksək rütubət və vibrasiya olan yerlərdən qaçınmaq lazımdır. Yanan qazlar və keçirici toz qadağan edilməlidir.

Əsas tətbiqlər

Elektron emal və aşkarlama, yarımkeçirici qablaşdırma, lazer kəsmə və qaynaq, lazer fototipləmə, qablaşdırma maşınları, oyma maşınları, markerlər, kəsicilər, geyim plotterləri, orta ölçülü CNC dəzgahları və avtomatik kimi müxtəlif hərəkət idarəetmə sahələrində avtomatik avadanlıq və alətlər üçün uyğundur. montaj avadanlığı.

Texniki parametr

● Gərginlik giriş diapazonu: DC20V～50v
● Maksimum pik cərəyan: 5,6A
Bölmə diapazonu: 200～25600ppr
● Nəbz forması: nəbz +istiqamət
● İmpuls cavab tezliyi: 0～200KHz
● Motor parametrinin avtomatik tənzimlənməsi funksiyası
● Aşırı gərginlik, həddindən artıq cərəyan, dözümlülükdən kənar izləmə xətası və s. kimi mühafizə funksiyaları ilə.

Ətraf mühit parametrləri

● Saxlama temperaturu: -20° ℃~65 ℃ · İşləmə temperaturu: 0° ℃~50° ℃
● İş rütubəti:40～90%RH(kondensasiya olunmayan)
● Vibrasiya tezliyi: 0,5G(4,9m/s2)-dən az 10Hz~ 55Hz(fasiləsiz əməliyyat)
● Tozdan, yağ ləkələrindən, aşındırıcı qazlardan, həddindən artıq rütubətli və çox güclü vibrasiyaya malik yerlərdən qaçın, tez alışan qaz və keçirici tozları qadağan edin.

Sürücü funksiyasının təsviri

Sürücü funksiyası	Təlimatlar
Mikro addım alt bölmə təyini	Sürücü üçün 4 ədəd SW5~SW8 düyməsi vasitəsilə 15 mikroaddımlı bölmə təyin oluna bilər. Bölmə təyin edilərkən Sürücü dayandırılmalıdır. Mikro addım bölmə parametrləri üçün sürücü paneli təlimatına baxın.
Çıxış cari parametri	3 SW1~SW3 yığım açarı vasitəsilə Sürücü üçün 8 çıxış cərəyanı təyin edilə bilər. Çıxış cari parametrləri üçün sürücü paneli təlimatına baxın.
Avtomatik yarım axın funksiyası	Avtomatik yarım cərəyan funksiyası Sürücü üçün SW4 açarı vasitəsilə təyin edilə bilər. OFF, sakit cərəyanın yarısına təyin olunduğunu bildirir əməliyyat cərəyanı; ON o deməkdir ki, sakit cərəyan və dinamik cərəyan eynidir. SW4 ümumi istifadə üçün OFF kimi təyin edilməlidir motorun və sürücünün istilik istehsalını azaltmaq və etibarlılığı artırmaq. Nəbz qatarı dayandıqdan təxminən 0,3 saniyə sonra cərəyan avtomatik olaraq 50% azalacaq (faktiki dəyər 55%) və nəzəri olaraq istilik istehsalı 65% azalacaq.
Siqnal interfeysi	PUL+ və PUL- impuls siqnalına nəzarətin müsbət və mənfi terminallarıdır; DIR+ və DIR- istiqamət siqnalının müsbət və mənfi terminallarıdır; ENA+ və ENA- aktivləşdirmə siqnallarının müsbət və mənfi terminallarıdır.
Motor interfeysi	A+ və A- pilləli mühərrikin A faza sarımının müsbət və mənfi terminallarına qoşulur; B+ və B- pilləli mühərrikin B faza sarımının müsbət və mənfi terminallarına qoşulur. A və B faza sarımları dəyişdirildikdə, Mühərrikin istiqaməti tərsinə çevriləcək.
Güc birləşdiricisi	DC/AC enerji təchizatı, əməliyyat giriş gərginliyi diapazonu: 20～ 50 VDC, 36VDC giriş gərginliyi təklif olunur, enerji təchizatı 100W-dən yüksək olmalıdır.
Göstərici işığı	Sürücünün üzərində 1 yaşıl göstərici və 1 qırmızı göstərici işığı var. Yaşıl olan güc göstərici işığıdır, Sürücü enerji təchizatına qoşulduqda yanır; qırmızı olan nasazlıq göstərici işığıdır, həddindən artıq gərginlik və ya həddindən artıq cərəyan nasazlığı baş verdikdə yanır. Qırmızı göstərici işığı nasazlıq aradan qaldırıldıqdan sonra sönür. Sürücünün nasazlığı yalnız enerji təchizatına yenidən qoşulmaqla və təkrar istifadə etməklə aradan qaldırıla bilər
Quraşdırma Qeydlər	Sürücünün ölçüləri: 86 x 55x20,5 mm, deliklərin quraşdırılması addımı: 79 mm. Həm üfüqi, həm də şaquli qurğular seçilə bilər (şaquli quraşdırma tövsiyə olunur) Sürücü istilik yayılması üçün metal şkafın qarşısına sıx şəkildə quraşdırılmalıdır.

Parametr təyini

Bölmə dəqiqliyi, dinamik və yarım/tam cərəyanlar MC556-Mini Driver üçün 8 bitlik yığım açarı vasitəsilə aşağıdakı kimi təyin edilə bilər:

İşləyən cari parametr

Çıxış pik cərəyanı	Orta cərəyanı çıxarın	SW1	SW2	SW3
1.4A	1.0A	off	off	off
2.1A	1.5A	haqqında	off	off
2.7A	1.9A	off	haqqında	off
3.2A	2.3A	haqqında	haqqında	off
3.8A	2.7A	off	off	haqqında
4.3A	3.1A	haqqında	off	haqqında
4.9A	3.5A	off	haqqında	haqqında
5.6A	4.0A	haqqında	haqqında	haqqında

Quraşdırma ölçüsü (vahid: mm)

Sürət diapazonunun təyini

Addımlar / inqilab	SW5	SW6	SW7	SW8
Defolt	haqqında	haqqında	haqqında	haqqında
400	off	haqqında	haqqında	haqqında
800	haqqında	off	haqqında	haqqında
1600	off	off	haqqında	haqqında
3200	haqqında	haqqında	off	haqqında
6400	off	haqqında	off	haqqında
12800	haqqında	off	off	haqqında
25600	off	off	off	haqqında
1000	haqqında	haqqında	haqqında	off
2000	off	haqqında	haqqında	off
4000	haqqında	off	haqqında	off
5000	off	off	haqqında	off
8000	haqqında	haqqında	off	off
10000	off	haqqında	off	off
20000	haqqında	off	off	off
25000	off	off	off	off
