Mini 2 Step Motor Sürücü Mini

Topdan isti satış Fabrika Mini 2 Step Motor Sürücü Mini aşağı qiymətə. LICHUAN® Çində Mini 2 Stepper Motor Driver Mini istehsalçısı və təchizatçısıdır.

Sorğu göndərin

Məhsul təsviri

Çin istehsalı olan aşağı qiymətə Endirimli Keyfiyyətli Mini 2 Step Motor Driver Mini alın. LICHUAN® Çində Mini 2 Stepper Motor Driver Mini istehsalçısı və təchizatçısıdır.

Məhsulun təqdimatı

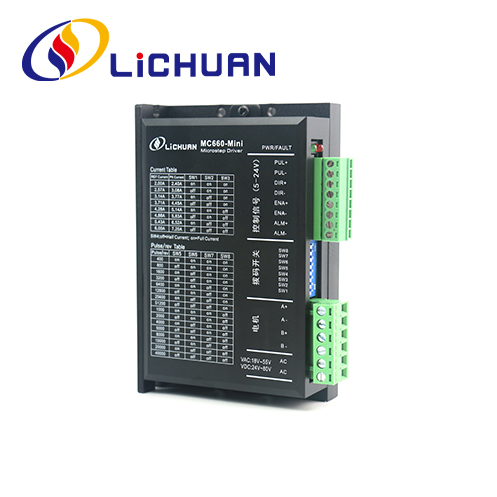

MC660-Mini yüksək performanslı və az enerji sərf edən ARM çipləri əsasında hazırlanmış 86 rəqəmsal pilləli sürücüdür. O, PID parametrinin özünütənzimləmə funksiyasına malik ağıllı tənzimləyici ilə təchiz edilmişdir, beləliklə, əl ilə tənzimlənmədən müxtəlif mühərriklər üçün ən uyğun parametrlər avtomatik olaraq yaradıla bilər ki, bu da mühərriklərin iş performansını ən yaxşı hala gətirir. Bu sürücünün motor səs-küyü çox aşağıdır və yüksək qiymət performansına nail olur. Sürücü 2 fazalı Nema24/Nema34 açıq dövrəli pilləli mühərrikə uyğun ola bilər.

Funksional xüsusiyyətlər

● Gərginlik giriş diapazonu: DC20V~80V/AC18V~55V
● Maks. pik cərəyan: 7.2A
● Bölmə diapazonu: 400~51200ppr
● Nəbz forması: Nəbz+istiqaməti
● Pulse cavab tezliyi:0~200KHz
● Motor parametrinin özünütənzimləməsi
● Aşırı gərginlik, həddindən artıq cərəyan və izləmə xətası ilə təmin edilir və dözümlülükdən kənar mühafizə funksiyaları və s.

Əməliyyat mühiti və parametrləri

● Saxlama temperaturu: -20°C~65°C
● İşləmə temperaturu: 0°C~50°C
● İş rütubəti: 40~90%RH (kondensasiya olmadan)
● Vibrasiya tezliyi: < 0,5G (4,9m/s2), 10~60 Hz (fasiləsiz əməliyyat)
● Toz, yağ ləkəsi, aşındırıcı qazlar, yüksək rütubət və vibrasiya olan yerlərdən qaçınmaq lazımdır. Yanan qazlar və keçirici toz qadağan edilməlidir

Əsas tətbiqlər

Elektron emal və aşkarlama, yarımkeçirici qablaşdırma, lazer kəsmə və qaynaq, lazer fototipləmə, qablaşdırma maşınları, oyma maşınları, markerlər, kəsicilər, geyim plotterləri, orta ölçülü CNC dəzgahları və avtomatik kimi müxtəlif hərəkət idarəetmə sahələrində avtomatik avadanlıq və alətlər üçün uyğundur. montaj avadanlığı.

Texniki parametr

● Gərginlik giriş diapazonu: DC24V～80V/AC18V～55V
● Maksimum pik cərəyan:7.2A
● Bölmə diapazonu:400～51200ppr
● Nəbz forması: nəbz +istiqamət
● İmpuls cavab tezliyi: 0～200KHz
● Motor parametrinin avtomatik tənzimlənməsi funksiyası
● Aşırı cərəyan, həddindən artıq gərginlik və digər qorunma funksiyaları ilə

Ətraf mühit parametrləri

● Saxlama temperaturu: -20° ℃~65 ℃
● İşləmə temperaturu:0° ℃~50 ℃
● İş rütubəti:40～90%RH(kondensasiya olunmayan)
● Vibrasiya tezliyi: 0,5G(4,9m/s2)-dən az 10Hz~ 55Hz(fasiləsiz əməliyyat)
● Tozdan, yağ ləkələrindən, aşındırıcı qazlardan, həddindən artıq rütubətli və çox güclü vibrasiyaya malik yerlərdən qaçın, tez alışan qaz və keçirici tozları qadağan edin.

Sürücü funksiyasının təsviri

Sürücü funksiyası	Təlimatlar
Mikro addım alt bölmə təyini	Sürücünün mikro pilləli bölmələrinin sayı dörd DIP açarı SW5~SW8 tərəfindən təyin edilir. Ümumilikdə 16 mikro-addım bölməsi var. İstifadəçi bölmələri təyin etdikdə, əvvəlcə sürücü dayandırılmalıdır. Hesab təyin etmək üçün sürücü panelinin təlimatlarına əməl edin.
Çıxış cərəyanı qəbulu	Sürücünün çıxış cərəyanı üç DIP açarı SW1 ~ SW3 tərəfindən təyin edilir və onun çıxış cərəyanı 8 dişlidir. Xüsusi çıxış cərəyanı parametri üçün sürücü panelinin təsvirinə baxın.
Avtomatik yarım axın funksiyası	İstifadəçi SW4 açarı vasitəsilə sürücünün avtomatik yarım axın funksiyasını təyin edə bilər. OFF, sakit cərəyanın təyin edildiyini bildirir dinamik cərəyanın yarısı və ON o deməkdir ki, sakit cərəyan və dinamik cərəyan eynidir. Ümumi istifadədə motorun və sürücünün istilik əmələ gəlməsini azaltmaq və etibarlılığı artırmaq üçün SW4 OFF-a qoyulmalıdır. Nəbz qatarı dayandıqdan təxminən 0,3 saniyə sonra cərəyan avtomatik olaraq 50% azalacaq (faktiki dəyər 55%), kalorifik dəyər nəzəri olaraq 65% azalır.
Siqnal interfeysi	PUL+ və PUL- nəzarət impuls siqnalının müsbət və mənfi uclarıdır; DIR+ və DIR- istiqamət siqnalının müsbət və mənfi uclarıdır: ENA+ və ENA- aktivləşdirmə siqnalının müsbət və mənfi ucları, ALM+ və ALM- həyəcan çıxışıdır.
Motor interfeysi	A+ və A- pilləli mühərrikin A-faza sarımının müsbət və mənfi uclarına birləşdirilir; B+ və B- ilə bağlıdır pilləli mühərrikin B fazalı sarımının müsbət və mənfi ucları. A və B iki fazalı sarımları dəyişdirildikdə, mühərrikin istiqaməti tərsinə çevrilə bilər.
Güc birləşdiricisi	AC/DC enerji təchizatı istifadə edin, gərginlik diapazonu 24~80VDC və ya 18~55VAC-dir, terminallar müsbət və mənfi qütblərə bölünmür, tövsiyə olunan enerji təchizatı DC 48V-dir və güc 250W-dən çoxdur.
Göstərici işığı	Sürücüdə qırmızı və yaşıl olmaqla iki göstərici işığı var. Yaşıl işıq güc göstəricisidir, sürücü işə salındıqda yaşıl işıq həmişə yanır; qırmızı işıq nasazlıq göstəricisidir, həddindən artıq gərginlik və ya həddindən artıq cərəyan xətası olduqda, xəta İşıq həmişə yanır. Xəta aradan qaldırıldıqdan sonra qırmızı işıq sönür. Sürücü uğursuz olduqda, yalnız bir güc dövrü və yenidən aktivləşdirmə xətanı aradan qaldıra bilər.
Quraşdırma Qeydlər	Sürücünün xarici ölçüləri: 118 x75,5 x 35,5 mm, montaj çuxurunun məsafəsi isə 112,5 mm-dir. O, üfüqi və ya şaquli şəkildə quraşdırıla bilər (şaquli quraşdırma tövsiyə olunur). Quraşdırarkən, istilik yayılmasını asanlaşdırmaq üçün metal şkafın yaxınlığında olmalıdır.

Parametr təyini

Bölmə dəqiqliyi, dinamik və yarım/tam cərəyanlar MC660-Mini Driver üçün 8 bitlik yığım açarı vasitəsilə aşağıdakı kimi təyin edilə bilər:

İşləyən cari parametr

Çıxış pik cərəyanı	Orta cərəyanı çıxarın	SW1	SW2	SW3
2.4A	2.0A	haqqında	haqqında	haqqında
3.08A	2.57A	off	haqqında	haqqında
3.77A	3.14A	haqqında	off	haqqında
4.45A	3.71A	off	off	haqqında
5.14A	4.28A	haqqında	haqqında	off
5.83A	4.86A	off	haqqında	off
6.52A	5.43A	haqqında	off	off
7.2A	6.0A	off	off	off

Quraşdırma ölçüsü (vahid: mm)

Sürət diapazonunun təyini

Addımlar / inqilab	SW5	SW6	SW7	SW8
400	haqqında	haqqında	haqqında	haqqında
800	off	haqqında	haqqında	haqqında
1600	haqqında	off	haqqında	haqqında
3200	off	off	haqqında	haqqında
6400	haqqında	haqqında	off	haqqında
12800	off	haqqında	off	haqqında
25600	haqqında	off	off	haqqında
51200	off	off	off	haqqında
1000	haqqında	haqqında	haqqında	off
2000	off	haqqında	haqqında	off
4000	haqqında	off	haqqında	off
5000	off	off	haqqında	off
8000	haqqında	haqqında	off	off
10000	off	haqqında	off	off
20000	haqqında	off	off	off
40000	off	off	off	off
